Du ønsker at nedgrave kabler effektivt. Denne vejledning hjælper dig med at mestre sikker betjening af dit MARSHINE Diesel-drevne kabelgravemaskine Kabelinstallatør Håndholdt kabelgravningsværktøj. Du vil lære væsentlige trin til forskellige kabler, som f.eksKobbersportråd eller aluminium URD, og forstå dybder for emner som f.eksGFCI-beskyttet Type UF-kabel eller PVC-rør.
Før du begynder at begrave kabler, gør god forberedelse hele forskellen. Du ønsker at sikre sikkerhed, effektivitet og et vellykket resultat for dit projekt. Dette involverer forståelse af dit arbejdsområde, indsamling af de rigtige forsyninger og kontrol af dit udstyr.
Dit første skridt er altid at vide, hvad der gemmer sig under overfladen. Du skal identificere eventuelle eksisterende underjordiske forsyninger, før du graver. Dette er ikke bare en god idé; det er et sikkerhedskrav.OSHA standard 1926.651(b)(1)fortæller dig, at du skal bestemme den anslåede placering af forsyningsinstallationer som kloak-, telefon-, brændstof-, el- og vandledninger, før du starter nogen udgravning.
Du bør kontakte forsyningsselskaber eller ejere inden for dine lokale svartider. De vil hjælpe dig med at markere placeringen af deres linjer. Hvis de ikke kan svare inden for 24 timer (eller en længere periode, hvis din statslige eller lokale lovgivning tillader det), kan du gå forsigtigt frem. Du bruger detektionsudstyr eller andre acceptable metoder til at finde disse linjer. Når din udgravning kommer tæt på det anslåede sted, skal du bestemme det nøjagtige sted ved hjælp af sikre og acceptable midler. f.eks.hydro-vakuum udgravningkan være en god metode, hvis du justerer den for at undgå at beskadige hjælpeprogrammer.
Se efterstandardiseret farvekodningssystem fra American Public Works Association (APWA). Disse farver fortæller dig, hvilken slags værktøj der er til stede:
Du skal også overveje jordbundsforholdene. Miljøets flygtighed, herunder jordtyper og belastning, spiller en stor rolle. Faktorer som frost og sætning kan påvirke stabiliteten af direkte nedgravningsrør. Jord kan også forårsage korrosion. Visse jordarter harkorrosive egenskaber, der kan nedbryde kabelmaterialerover tid. Du skal vælge kabler med passende beskyttende belægninger for at sikre, at de holder længe. Til dybe skyttegrave eller specifikke jordbundsforhold kan du have brug for en tungere vægrør.
Når du forstår dit websted, samler du alt, hvad du har brug for. Sikkerhed kommer altid først. Du skal have:

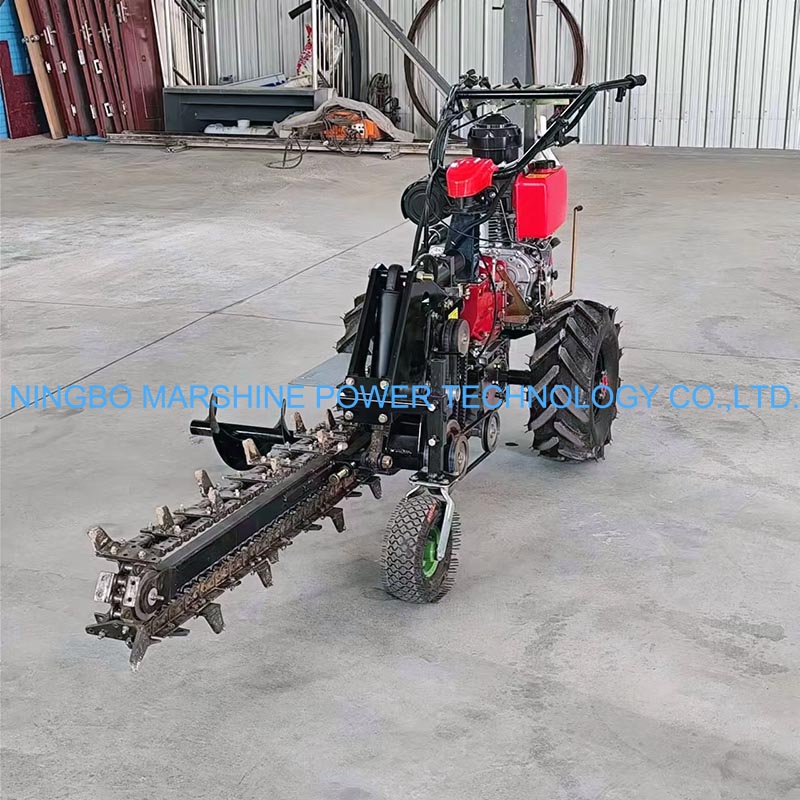

Før du overhovedet tænker på at starte motoren, skal du udføre engrundig inspektion før operationaf din MARSHINE dieseldrevne kabelgravemaskine Kabelinstallatør Håndholdt kabelgravningsværktøj. Dette afgørende trin hjælper med at forhindre udstyrsfejl og lader dig løse små problemer, før de bliver til store problemer.
Du bør kontrollere flere nøglepunkter:
Ved at bruge disse få minutter på at inspicere dit udstyr sikrer du, at det fungerer sikkert og effektivt gennem hele dit kabelnedgravningsprojekt.
Nu hvor du har forberedt dit websted ogefterset dit udstyr, er du klar til at sætte dit MARSHINE Diesel-drevne kabelgravemaskine Kabelinstallatør håndholdt kabelgravningsværktøj til at arbejde. Dette afsnit guider dig gennem selve processen med at nedgrave kabler, fra start af renden til at sikre korrekt dybde og dækning.
Du begynder med omhyggeligt at placere dit MARSHINE-værktøj. Først skal du have en klar vej. Du burdemarker kabelbanen med spraymaling eller en snor. Dette hjælper dig med at holde din rende lige og præcis. Når din vej er markeret, skal du justere gravebladet på dit værktøj med startpunktet for din planlagte rende.
Sørg for, at værktøjet er stabilt og på jævnt underlag, hvis det er muligt. Du vil gerne undgå at starte på en stejl stigning eller stigning. Sænk nedgravningsbladet langsomt, indtil det lige rører jorden. Aktiver derefter kraften og begynd at bevæge dig fremad i et langsomt, støt tempo. Dette indledende pas skaber et lavvandet snit, der guider dig til resten af skyttegraven. Du tegner i bund og grund din første streg i snavset.
Når dit MARSHINE-værktøj bevæger sig fremad, skaber det skyttegraven. Du skal føre kablet ind i denne nydannede rende. Mange MARSHINE-værktøjer har en kabelføring eller sliske, der fører kablet direkte bag nedgravningsbladet. Du skal blot føre dit kabel ind i denne guide. Sørg for, at kablet rulles jævnt ud af rullen. Du vil ikke have nogen knæk eller hakker.
Når kablet er i renden, skal du sikre det. Dette involvererforsigtig opfyldning. Du fylder renden med jord forsigtigt for at forhindre skader på dine ledninger eller rør. For ekstra beskyttelse og fremtidig identifikation kan du bruge advarselsnet og advarselstape. Disse markerer kabelplaceringerne og hjælper med at sikre, at de forbliver på plads.
Du skal fylde grøften i lag. Komprimer jorden i hånden direkte over kablerne. Dette hjælper med at sætte jorden omkring kablet. Til det øverste lag og omgivende jord kan du bruge en komprimeringsmaskine. Dette sikrer, at jorden er fast og stabil. Til sidst genopretter du jorden. Du udskifter enhver fjernet fortov eller landskab for at gøre området sikkert og pænt.
Forskellige kabeltyper har brug for forskellige beskyttelsesmetoder:
| Kabeltype | Beskyttelsesmetoder |
|---|---|
| Direkte nedgravningskabel (UF-B) |
- Dybde:24 tommer (uden ledning eller GFCI) eller 12 tommer (med GFCI-beskyttelse). - Beskyttelse:Velegnet til direkte nedgravning, men yderligere beskyttelse som sandstrøelse eller advarselstape anbefales i stenede områder. |
| Rør (PVC eller metal) |
- Dybde:18 tommer (PVC) eller 6 tommer (metal). - Beskyttelse:Giver fremragende fysisk beskyttelse mod skader fra gravning, sten og rødder. Ledninger trækkes igennem efter montering. |
| Pansret kabel (MC-kabel) |
- Dybde:Varierer baseret på lokale koder, ofte svarende til direkte begravelse. - Beskyttelse:Har en metallisk rustning for forbedret fysisk beskyttelse, hvilket gør den velegnet til områder, hvor mekanisk skade er et problem. |
| Bakkekabel (TC-kabel) |
- Dybde:Installeres typisk i kabelbakker, men kan nedgraves, hvis den er klassificeret til direkte nedgravning. - Beskyttelse:Anvendes ofte i industrielle applikationer og giver god beskyttelse, når de installeres i rør eller bakker. |
| Lavspændingskabel |
- Dybde:Varierer, ofte lavere (f.eks. 6-12 tommer) til landskabsbelysning eller kunstvanding. - Beskyttelse:Kan kræve ledning eller beskyttelsesmuffe afhængigt af spænding og lokale regler. |
| Fiberoptisk kabel |
- Dybde:Varierer, ligner ofte elektriske kabler. - Beskyttelse:Kan nedgraves direkte eller installeres i rør. Særlige hensyn til bøjningsradius og gnaverbeskyttelse er vigtige. |
Til stenet, tung lerjord eller områder med trærødder giver installation af galvaniseret metal stiv elektrisk ledning med individuelle isolerede ledninger trukket inde en overlegen beskyttelse af nedgravede ledninger. Dette minimerer behovet for omfattende gravearbejde.
At opretholde en ensartet nedgravningsdybde er afgørende for kabelbeskyttelse og overholdelse af regler. Du kan opnå dette med nogle få betjeningsteknikker. Først skal du have ordentliginstallatøruddannelse. Dette understreger regelmæssig dybdeverifikation under kabelplacering. Du skal ikke bare gætte; du skal tjekke.
Operatører af plov- og nedgravningsudstyr kræver også øjeblikkelig feedback på dybden for at bevare ensartetheden. Du kan bruge simple teknikker som markerede plovblade. Du laver også periodiske målestop. Dette er med til at sikre, at du opfylder specifikationerne under hele installationen, ikke kun ved inspektionspunkter. Du vil gerne undgå en rutsjebaneeffekt med din kabeldybde.
Du vil sandsynligvis støde på forhindringer eller have brug for at lave sving under dit kabelbegravelsesprojekt. At navigere i disse situationer sikkert og effektivt er nøglen.
Tip:Vær altid opmærksom på, hvad der kan være under jorden. Brugsmarkeringer kan være unøjagtige eller ufuldstændige. Se efter visuelle signaler som gasmålere eller elektriske bokse.
Her er nogle trin, du bør følge:
Når du nærmer dig en forhindring, bør du sætte farten ned. Hvis det er en lille, ubevægelig genstand som en stor sten, skal du muligvis forsigtigt manøvrere rundt om den. For større forhindringer eller eksisterende forsyninger skal du stoppe. Du graver derefter fysisk små huller, en proces, der kaldes hulning, for visuelt at bekræfte den nøjagtige placering af rør eller kabler. Dette er især vigtigt, når forsyningsselskaber kører parallelt eller krydser nye installationer. Vakuumgravere anbefales til dette for at undgå skader.
Du kan også brugelokalisering af udstyr. Værktøjer som elektromagnetiske locatorer registrerer magnetiske felter fra elektriske strømme. Ground Penetrating Radar (GPR) locatorer bruger elektromagnetiske impulser til at kortlægge underjordiske objekter. Du bør bekræfte steder med dit eget personale og udstyr, især på privat ejendom, hvor One-Call-tjenester muligvis ikke gælder.
Til hjørner kan du ikke lave skarpe, bratte vendinger med dit MARSHINE Diesel-drevne kabelgravemaskine Kabelinstallatør Håndholdt kabelgravningsværktøj. Du skal skabe en blid kurve. Det kan være nødvendigt at løfte klingen lidt, flytte værktøjet og derefter gå i indgreb igen for at skabe en jævn drejning. Dette forhindrer skader på kablet og sikrer en kontinuerlig rende.
Det sidste trin i driften er at sikre, at du har opnået den korrekte kabeldybde og dækning. Dette er afgørende for sikkerheden og levetiden af din installation. Forskellige områder og kabeltyper har specifikke minimumsdybdekrav.
For eksempel er her nogle almindelige minimumsdybder:
Du skal også overveje arealets klassificering af jorden.
Til lavspændingskabler i et 2 m fortov anbefaler Streetworks UK enminimum dybde på 450 mm. IET-vejledningsnote 1: Udvælgelse og opstilling foreslår en minimumsdybde på 500 mm for installationer, hvor jordforberedelse ikke opfylder motorvejskonstruktionsstandarder. Dette beskytter mod jordbevægelse og frosthævning. I særlige installationer eller steder, såsom dem, der er beskrevet i del 7 af BS 7671:2018+A2:2022, er specifikke minimumsdybder påbudt. For eksempel i landbrugs- og havebrugslokaler specificerer forordning 705.522 en minimumsdybde på 0,6 m, stigende til 1,0 m for agerjord eller dyrket jord. For campingvogne/campingpladser og lignende steder, og landanlæg af elektriske landforbindelser til fartøjer til indlandssejlads, kræves en minimumsdybde på 0,6 m (regulativ 708.521.7.2 og 730.521.101.3.2). I lystbådehavne og lignende steder kræver forordning 709.521.1.7 en minimumsdybde på 0,5 m. Husk, at disse er minimumsdybder. Dybere nedgravning kan være nødvendig for at forhindre skader fra forudsigelig jordforstyrrelse.
Dobbelttjek altid dine lokale regler og regler. Du vil sikre dig, at din installation opfylder alle krav. Efter at du har lagt kablet og tilbagefyldt renden, skal du visuelt inspicere hele kørslen. Se efter områder, hvor kablet kan være for lavt eller udsat. Du vil have en glat, ensartet finish.
Du har med succes begravet dine kabler. Nu skal du afslutte arbejdet rigtigt og passe på dit udstyr. Korrekte trin efter nedgravning og regelmæssig vedligeholdelse sikrer, at dit projekt holder, og dit værktøj forbliver klar til den næste opgave.
Genfyldning er mere end bare at smide snavs tilbage i skyttegraven. Du ønsker at beskytte dine nylagte kabler og genoprette området. Først digudgrave renden til den rette dybde, og sørg for at fjerne eventuelle skarpe sten eller snavs. Dernæst tilføjer du et lag sand eller afskærmet jord for at afbøde kablet. Dette beskytter det mod fremtidige skader. Derefter placerer du advarselstape cirka 12 tommer over kablet. Dette gør fremtidige gravemaskiner opmærksomme på de nedgravede linjer. Du forsigtigttilbagefylde renden i lagog komprimere jorden. Dette forhindrer fremtidig jordsynk. Til sidst genopretter du overfladen til dens oprindelige stand eller bedre. Du mærker også kredsløbet på panelet og vedligeholder registreringer af skyttegravsstien til fremtidig reference.
Efter en lang arbejdsdag skal du rense dinMARSHINE Dieseldrevet kabelgravemaskine Kabelinstallatør Håndholdt kabelgravningsværktøj. Du bør fjerne alt snavs, mudder og snavs fra klingen, motorområdet og hjulene. Dette forhindrer rust og holder delene i fri bevægelse. Brug en stiv børste eller en højtryksrenser til genstridigt snavs. Tjek for løse bolte eller beskadigede dele. Når det er rent og tørt, skal du opbevare dit værktøj på et tørt, sikkert sted, væk fra hårdt vejr. Dette beskytter din investering og forlænger dens levetid.
Selv med god vedligeholdelse kan du støde på problemer. Hvis dit værktøj ikke starter, skal du kontrollere brændstofniveauet og tændrøret. Hvis klingen ikke skærer effektivt, skal du inspicere den for beskadigelse eller sløvhed. Du skal muligvis skærpe eller udskifte den. Hvis du bemærker inkonsekvent dybde, skal du kontrollere bladets justering og sikre dig, at jorden ikke er for hård eller stenet. Se altid dit værktøjs manual for specifikke fejlfindingstrin.
Du har nu viden til at begrave kabler med tillid. Du kan opnå professionelle resultater på hvert projekt. Dit MARSHINE-dieseldrevne kabelgravemaskine Kabelinstallatør Håndholdt kabelgravningsværktøj hjælper dig med at gøre dette. Følg disse trin for sikker og effektiv kabelinstallation. Du vil udføre dine opgaver effektivt.
Du skal følge medlokale koder. Dybderne varierer. For eksempel har GFCI-beskyttet UF-kabel brug for 12 tommer. Ikke-GFCI UF-kabel skal have 24 tommer. Tjek altid dine specifikke projektkrav.
Du bør stoppe med det samme. Brug hullet eller vakuumgravning for at finde forhindringen. Du kan derefter omhyggeligt arbejde rundt om det. Tving aldrig dit værktøj gennem ukendte forhindringer.
Du bør rengøre dit værktøj efter hver brug. Dette fjerner snavs og snavs. Regelmæssig rengøring forhindrer rust og holder delene i bevægelse. Det forlænger dit værktøjs levetid.
